消防設備電源監控系統

第一節 系統簡介

   消防設備電源監控系統用于一般工業與民用建筑中AC220V/380V配電線路中安裝的消防設備電源的在線監控，當消防設備電源發生過壓、欠壓、過流、漏電、缺相等故障時監控系統能立即發出報警信號，可及早發現問題從而避免各種事故的發生。

   消防設備電源監控系統由消防設備電源電壓/電流信號傳感器、消防設備電源監控器組成。信號傳感器用于各種電參數的檢測，監控器用于對監測模塊的集中監控。二者通過RS485總線相連后構成分散式監測集中式報警的消防設備電源監控系統，如下圖所示：

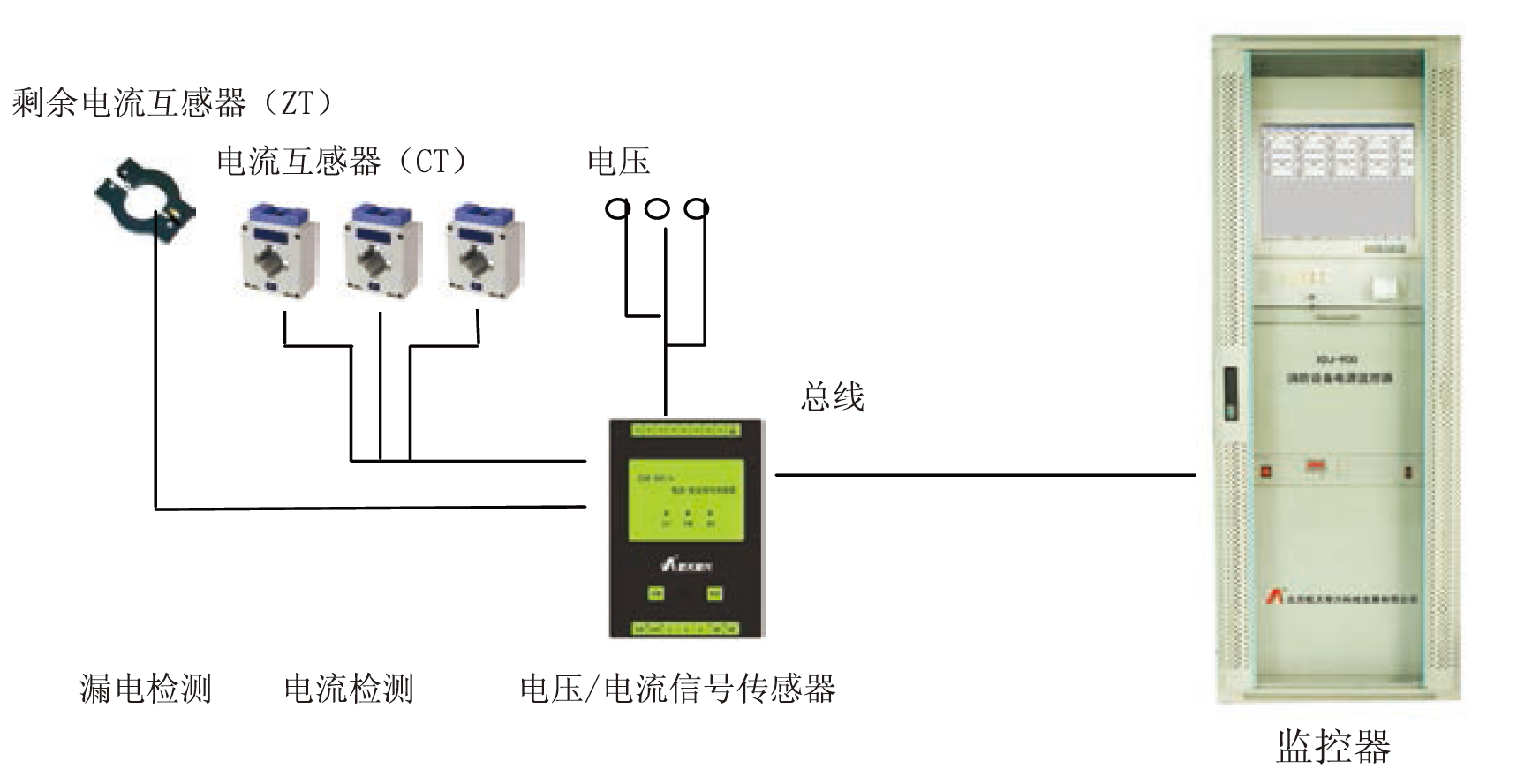

消防電源監控系統組成



   消防設備電源電壓/電流信號傳感器采用剩余電流互感器（ZT）監測配電線路的漏電電流，采用電流互感器(CT)監測線路中的過線負載電流，同時也監測電路的三項電壓值。傳感器檢測的信息經總線傳輸至監控器，監控器實時接收各傳感器發送的各種信息，并在監控器屏幕上實時顯示，監控器具有聲光報警、數字顯示、數據存儲、查詢、打印輸出、報警信號輸出等功能。

   消防設備電源電壓/電流信號傳感器安裝于配電盤或配電柜內，監控器安裝于值班室。



第二節 消防設備電源監控器

   ●監控器規格型號表示方法

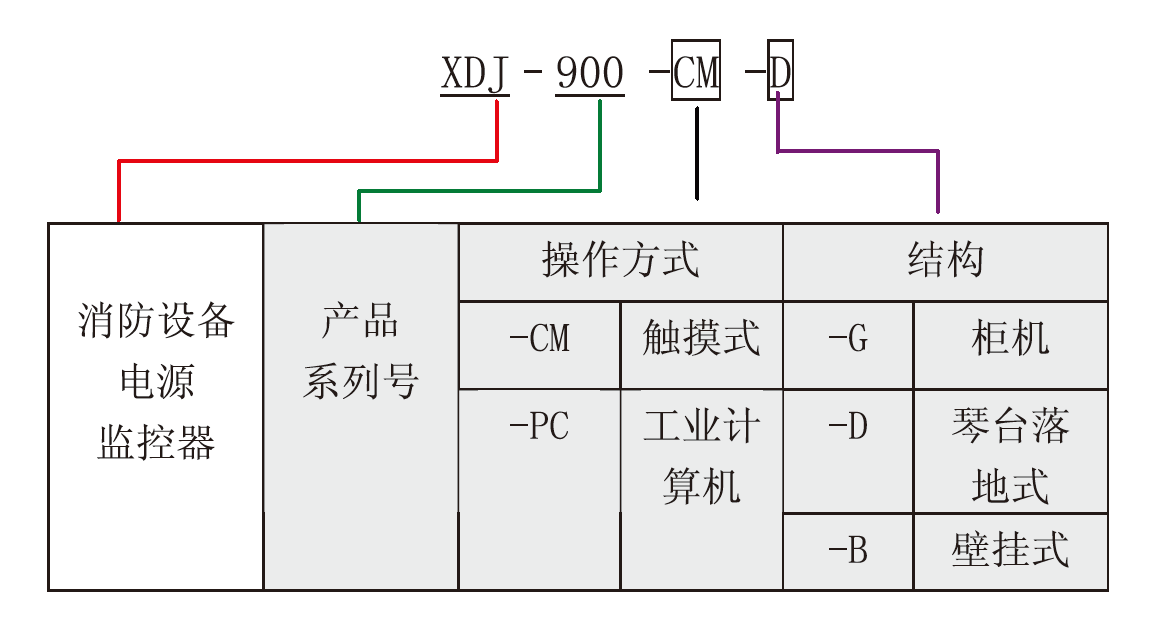

監控器規格型號表示方法

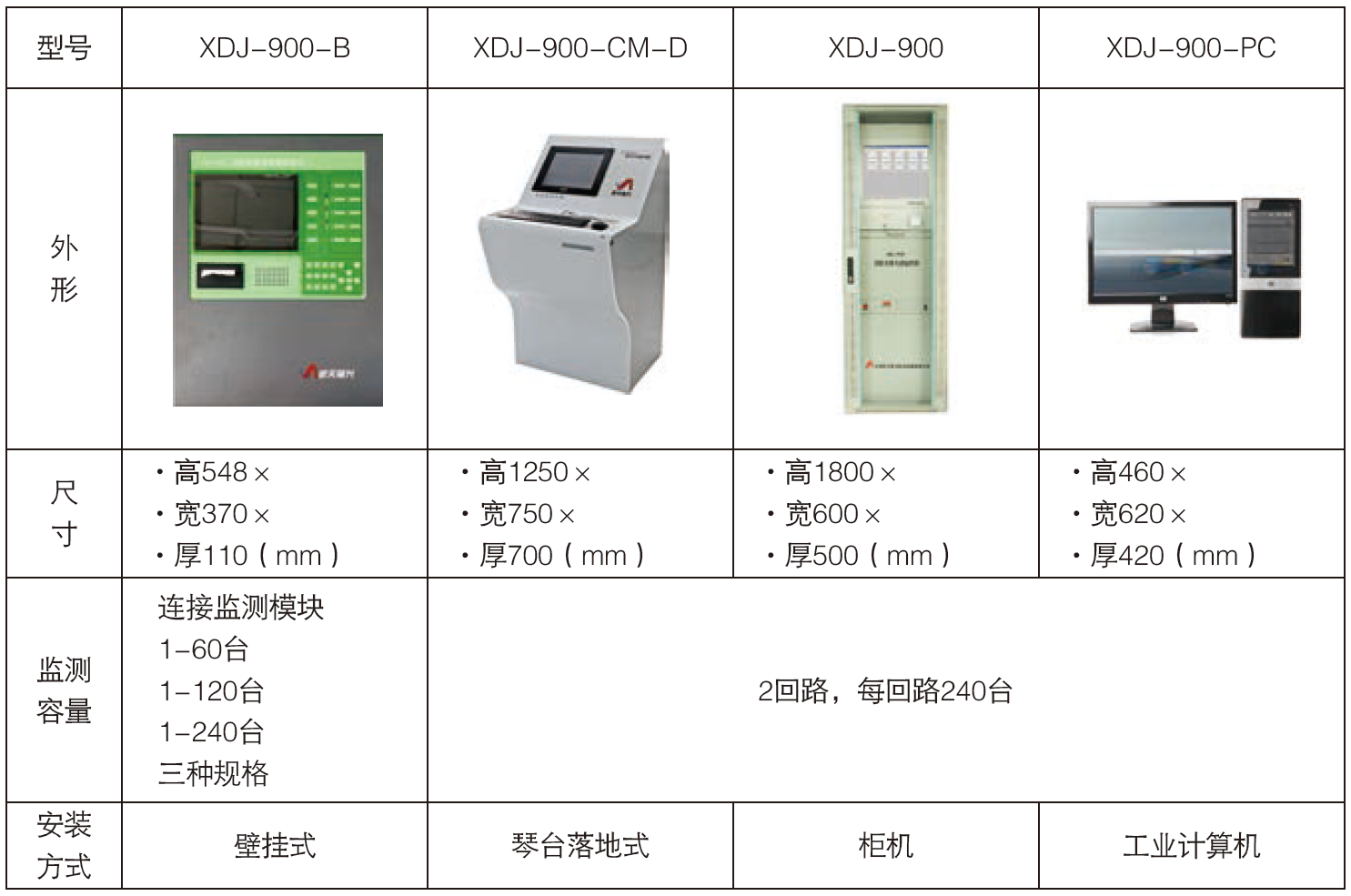

   ●監控器產品一覽表

   ●監控器功能

1 報警功能：監控器安裝在值班室，以總線方式與多臺檢測模塊相連，接收各檢測模塊發送的漏電、過流、過壓、欠壓、缺相等報警信息，報警時發出聲光報警信號，報警時間＜30s。

2 故障報警功能：監控器在接收監測模塊發送的報警信息同時，也接收監測模塊自身的故障信息，當：監測模塊運行不正常時顯示：

監測模塊與監控器之間通訊不正常

監控器的電源電壓＞242V及＜175V(過壓與欠壓)

電池電壓＜21.6V（電池故障）

監控器發出故障報警信號，報警時間＜100s

3 報警信息記錄、存儲、查詢功能：監控器能夠記錄報警的發生時間、類型、參數、并具有查詢功能。存儲信息容量：＜3000條。

4 打印功能（選配）

5 總線通訊功能。

• 監控器技術參數

1 監測電壓：過壓（＞110％電壓額定值） 欠壓（＜85％電壓額定值）

2 監測電流：過流（＞160％電流額定值）

3 監測剩余電流：范圍5mA-1.0A,檢測精度±3％FS,報警值：（80％-100％）*報警設定值

4 電源：AC220V  功耗：100W（標準容量）

5 備用電池：DC24V鉛酸電池，容量10AH-65AH

6 絕緣能力：電源端子及其它接線端子與外殼金屬部分施加AC2000V 50Hz,一分鐘內無異常

7 絕緣電阻：電源端子與外殼金屬部分之間絕緣電阻大于50MΩ,其它端子與外殼金屬部分之間的絕緣電阻大于20MΩ

8 使用環境：室內安裝溫度-10℃-40℃，相對濕度＜90％

• 與電壓/電流信號傳感器（監測模塊）通訊

監控器與檢測模塊通訊采用RS-485總線，具有多個下行通訊接口及一個或多個上行接口，用于將所有的監測模塊通訊數據整理匯總后，實時送至監控器。另一方面接收監控器下達的命令，完成對各監測模塊的參數整定。下行通訊口：2個RS485，上行通訊口：1個RS485、1個232。每個下行口最大可帶72臺探測器，與上級監控設備采用A類屏蔽雙絞線連接。監測模塊把信息以efire協議傳給監控器，傳送距離＜1.2Km



第三節 消防電源監測模塊

   ●監測模塊分類

1 交流電壓、交流電流監測模塊：用于檢測配電線路的漏電電流、交流電壓、交流電流等

2 交流和直流電壓、電流監測模塊：用于檢測配電線路中的交流電壓、交流電流、直流電源、直流電流等

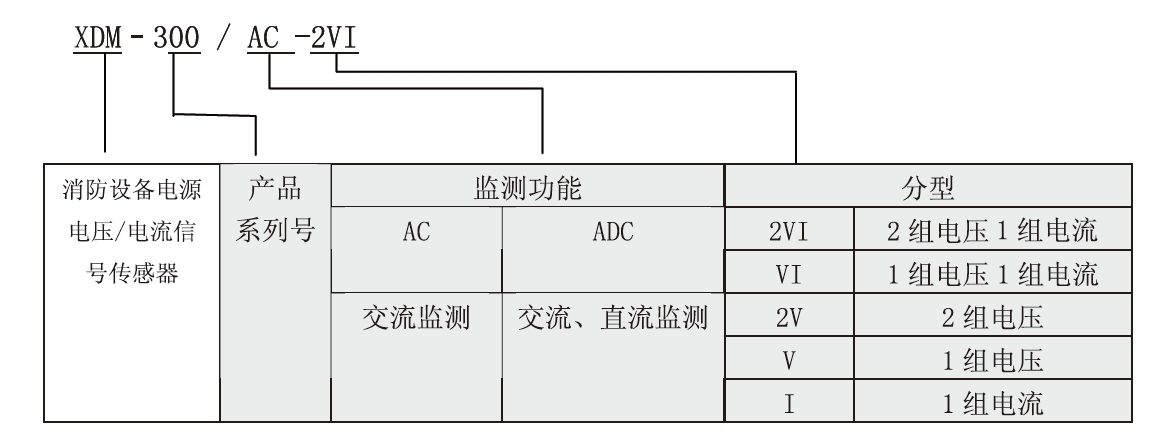

   ●電壓/電流信號傳感器（監測模塊）規格型號表示方法

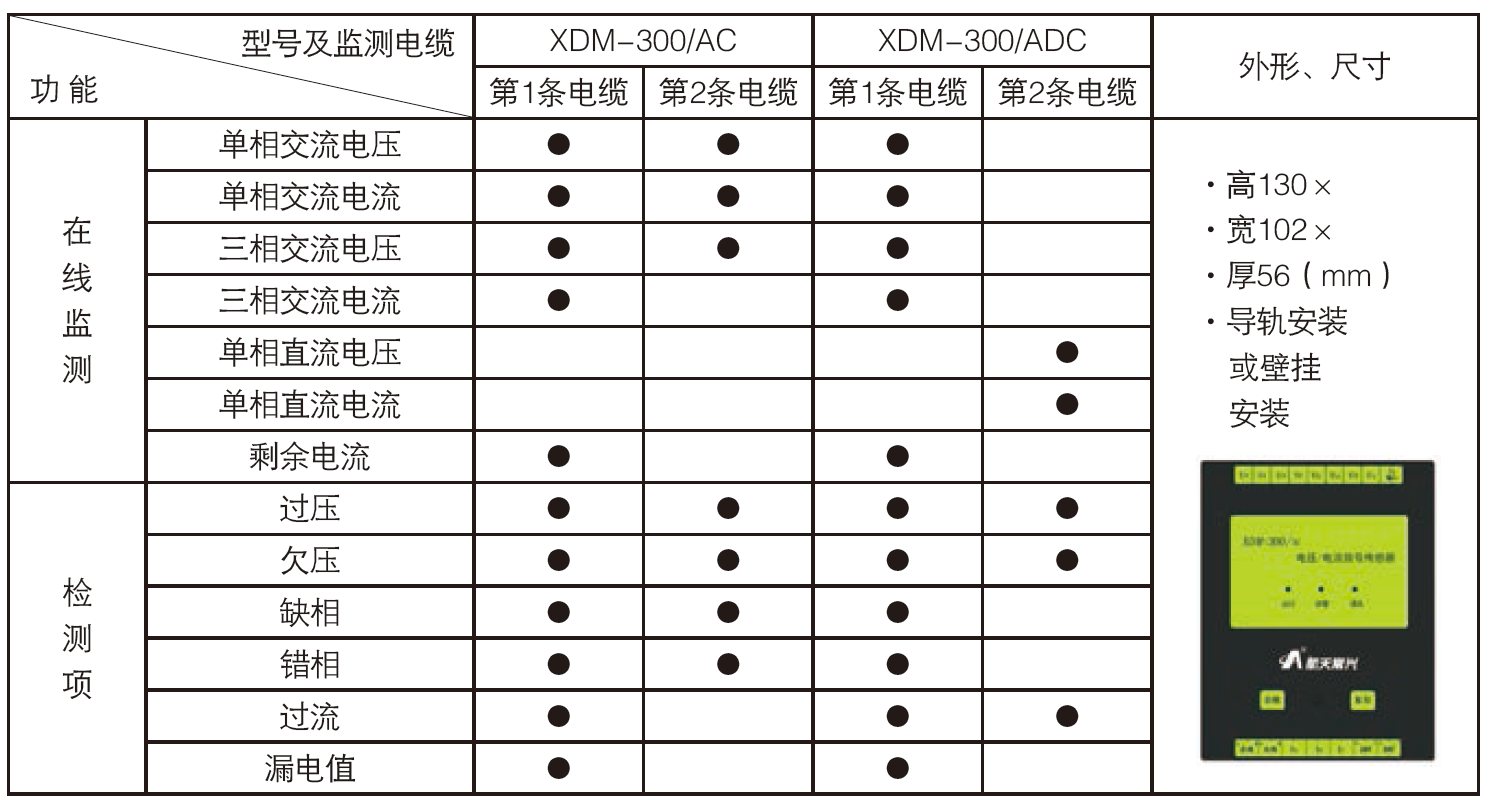

   ●電壓/電流信號傳感器（監測模塊）產品一覽表





●電壓/電流信號傳感器（監測模塊）功能

   1 監測報警功能：當被監測的設備電源發生過壓、欠壓、過流、漏電、缺相等故障時信號傳感器立即發出聲光報警信號，報警時間：＜60s

   2 故障報警功能：當監控模塊發生以下情況時，監控模塊發出故障報警信號：

• 監控模塊運行不正常
• 監控模塊與監控器之間連接線斷路、斷路
• 故障報警時，信號傳感器立即發出聲光報警信號，并把信號傳給監控器

   3 通訊功能：監測參數通過RS485總線efire協議傳給消防設備電源監控器

• 電壓/電流信號傳感器（監測模塊）技術參數

   1 監測電壓：過壓（＞110％電壓額定值） 欠壓（＜85％電壓額定值）

   2 監測電流：過流（＞160％電流額定值）

   3 監測剩余電流：范圍：5mA-1A、檢測精度：±3％FS、報警值：（80％-100％）*報警設定值

   4 電源：DC24V,電源來自監控器或?qū)Ｓ秒娫聪洹９模海?W

   5 絕緣電阻：電源端子與外殼之間絕緣電阻大于50MΩ,其它端子與外殼之間絕緣電阻大于20MΩ

   6 絕緣能力：電源端子與外殼之間施加AC2000V、50Hz電壓，其它端子與外殼之間施加AC500V、50Hz電壓，一分鐘內無異常

   7 使用環境：室內安裝，溫度-10℃-40℃，相對濕度90％以下



• 電壓/電流信號傳感器（監測模塊）接線

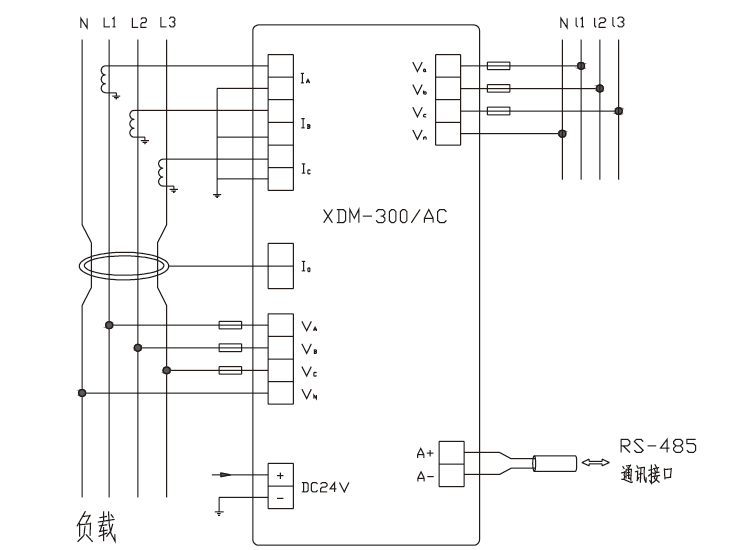

XDM-300/AC監測模塊原理接線圖

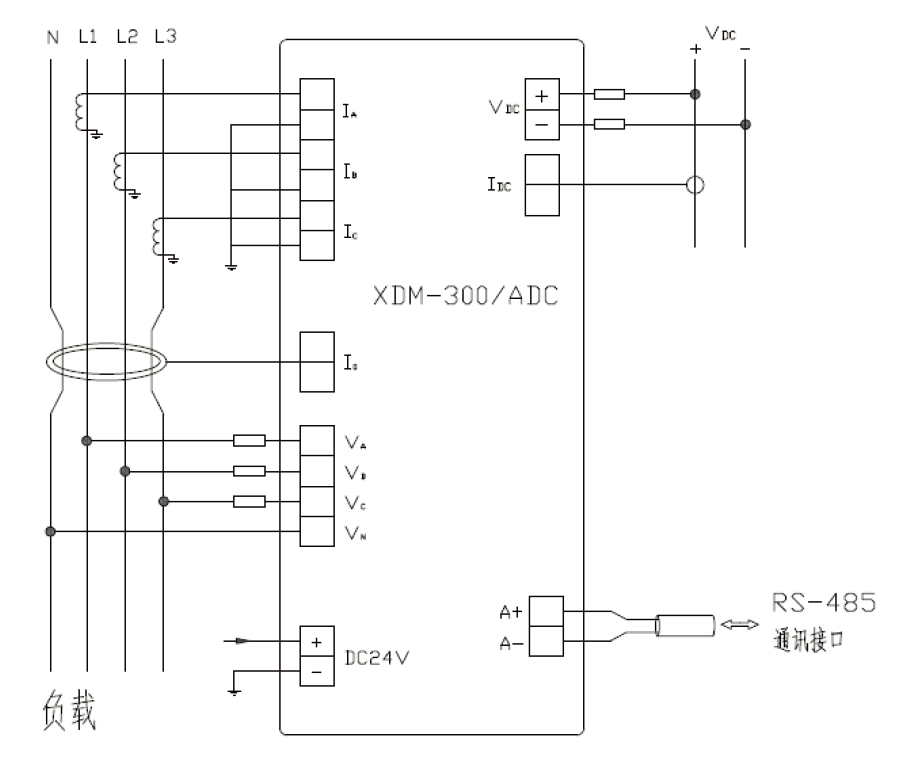

XDM-300/ADC監測模塊原理接線圖



第四節 系統安裝及使用方法

   ●電壓/電流信號傳感器（監測模塊）的安裝

監測模塊安裝于消防配電盤或配電柜內監測配電線路的工作狀態

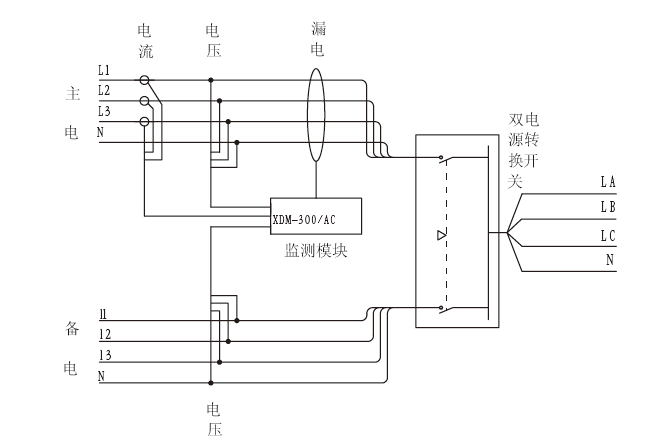

安裝監測模塊時，根據現場情況可以選用螺釘固定或?qū)к壈惭b。接線如下圖所示：

配電盤/柜接線圖示意

   圖中：☆ 第一條被測電纜的監測內容：

          1  L1、L2、L3三相電壓：過壓、欠壓、缺相、錯相等

          2  L1、L2、L3三相電流：過流

3.  漏電監測

☆ 第二條被監測電纜的監測內容：

 1  I1、I2、I3三相電壓：過壓、欠壓、缺相、錯相等

• 交流電壓信號采取

使用附件中的線夾采取電壓信號，把線夾分別夾住L1、L2、L3相線及N線

• 交流電流信號的采取

電流信號取自配電盤、柜中電流互感器的二次側，即電流互感器次級線直接與監測模塊接線端子相連接，配電盤、柜中電流互感器的變比有200:5/500:5/1000:5等，設備出廠時根據實際變比進行設定

• 直流電壓信號的采取

使用附件中的線夾采取電壓信號，把線夾分別夾住被測直流線的＋、- 級

• 直流電流信號的采取

使用霍爾傳感器，把直流電線的一根直接穿過霍爾傳感器

• 漏電信號的采取

使用剩余電流互感器采取漏電信號。剩余電流互感器有對插式互感器和貫通式互感器兩種，對插式互感器性能好且安裝維護方便

                                          對插式互感器                                                                                              貫通式互感器

• 監控器的安裝

按形式及配置不同選擇監控器，監控器安裝于電工值班室或消防中控室，監測模塊與監控器以總線方式相連接，總線應穿管安裝

• 消防電源監控系統組成

XDM-300/AC監測模塊與XDJ-900監控器連接使用來構成消防設備電源監控系統

監測模塊分別安裝于配電盤、箱處，監控器可與480只監測模塊相連接，同時監測480路消防配電線路，監控系統的連接如下圖所示：

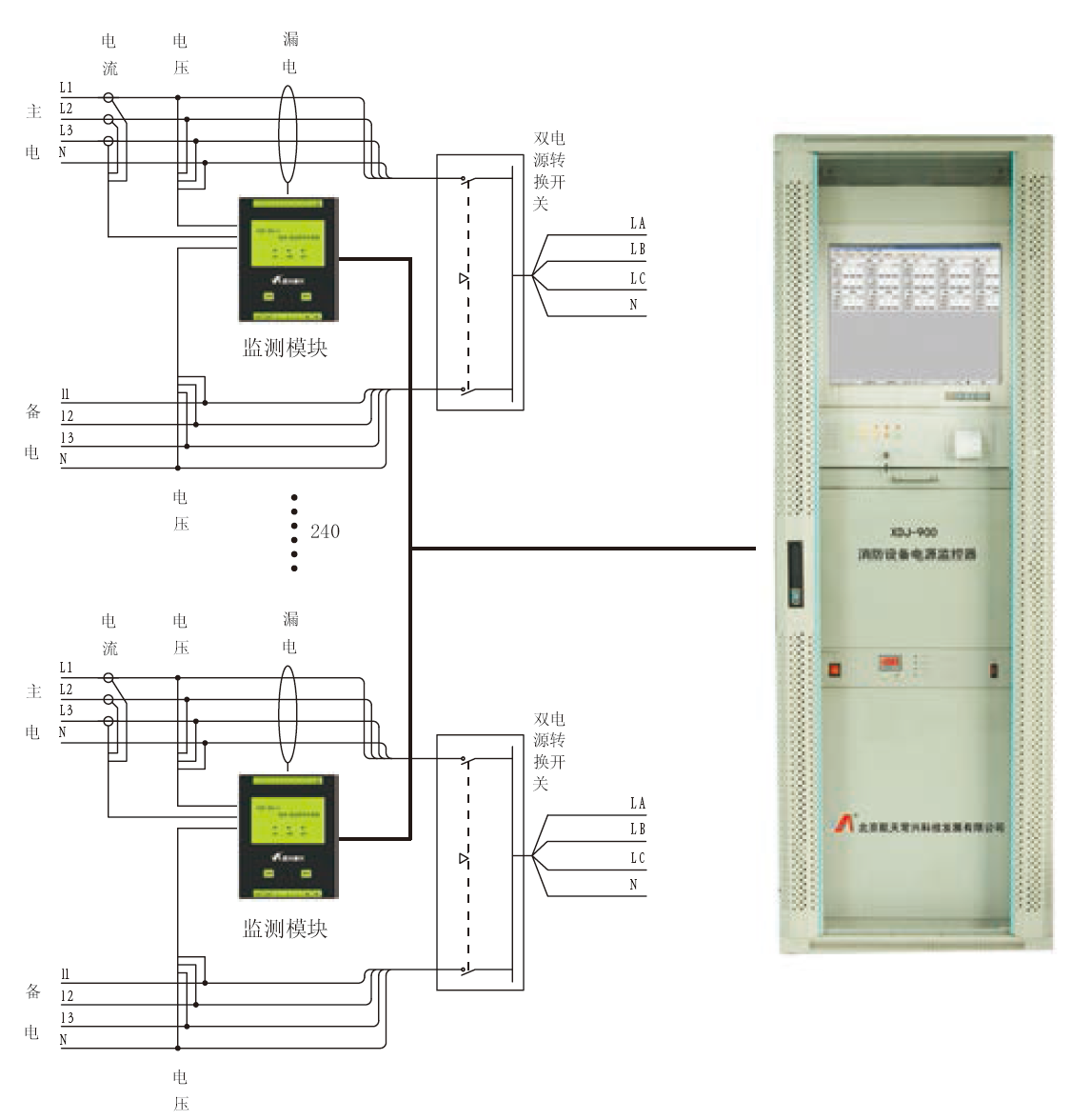

消防電源監控系統組成



第四節 消防設備電源監控系統的設計應用

   ●監測模塊的適用范圍

   ☆消防負荷電源

   建筑物內為各類消防設備供電的交流或直流電源，包括主電源和備用電源

   ☆正常負荷電源

   重要用電負荷、一級負荷、二級負荷

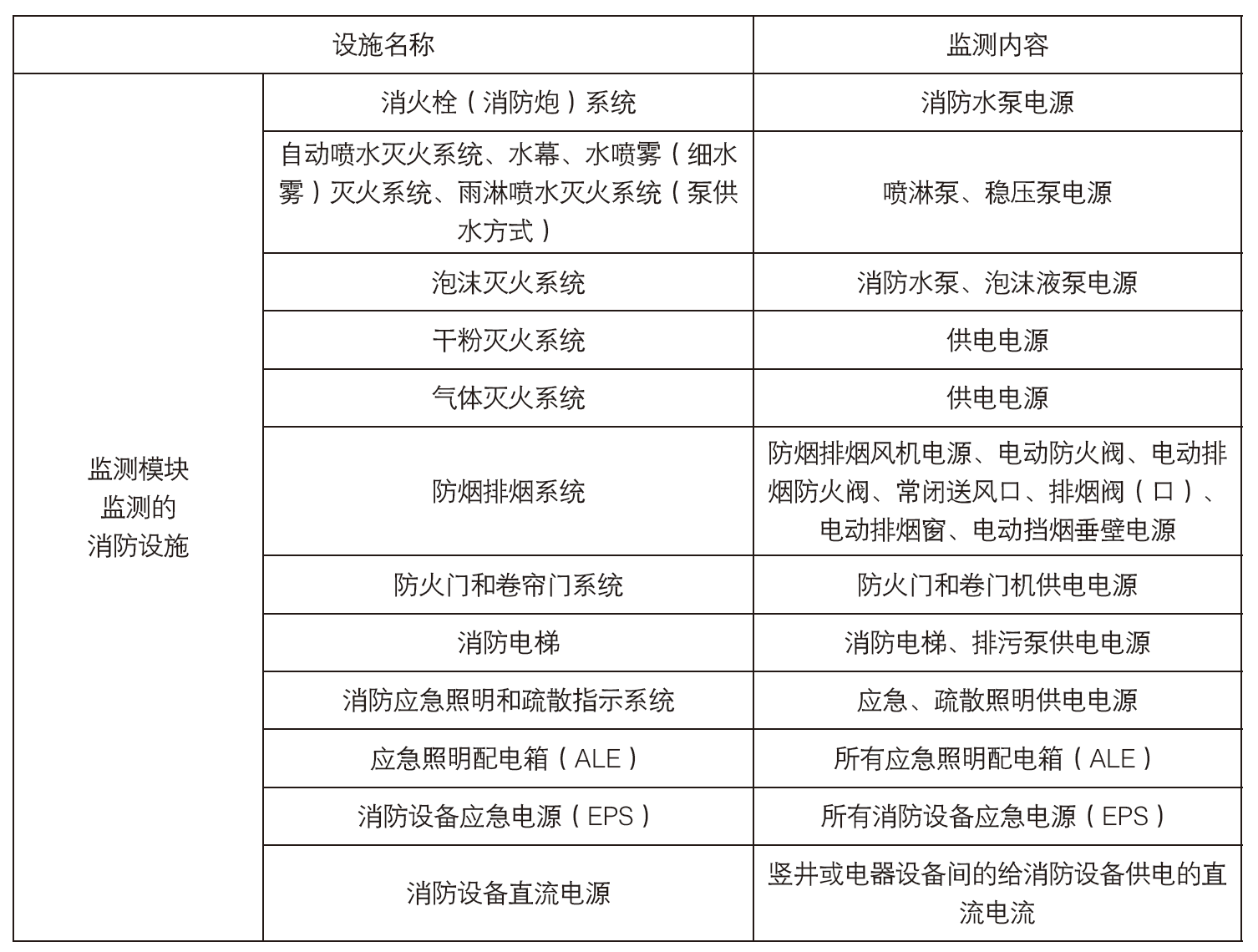

   ●通常消防負荷及監測模塊具體設置場所和監測內容如下圖所示：

• 消防電源監控系統設計圖例
